Přehled
Řada DIGICAST EDFA je nízkošumový, vysoce výkonný, FTTP vysoce výkonný víceportový optický zesilovač s pásmem ziskového spektra v rámci 1540~1563nm. Každý výstupní port pro optický zesilovač má vestavěný dobře provedený CWDM. Každý externí up-link optický port optického zesilovače lze velmi pohodlně připojit k OLT.
Optický zesilovač DIGICAST může být kompatibilní s jakoukoli technologií FTTx PON. Nabízí flexibilní a levné řešení pro pokrytí velkých oblastí metropolí a středně velkých měst CATV. Dokonalé řízení APC, ACC a ATC, vynikající design ventilace a odvod tepla zajišťují dlouhou životnost a vysokou spolehlivou práci čerpacího laseru.
Vlastnosti:
Vestavěný WDM multiplexer-- mix výstupů PON z OLT volitelné

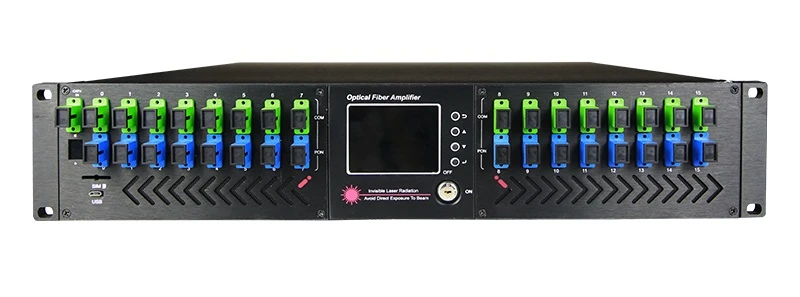

Vysoká stabilita a spolehlivost--Klávesou na předním panelu lze nastavit a upravit parametry výkonu zařízení tak, aby vyhovovaly různým požadavkům na návrh sítě
Vynikající design ochranného obvodu --Kontrolky na předním panelu monitorují a instruují provozní stav parametrů zařízení v reálném čase, snadno lze včas najít problémy
Vysoký výstupní výkon a vysoký zisk---2U produkt podporuje celkový výstupní výkon až 38 dBm a podporuje funkci nastavení výstupního výkonu s nastavitelným rozsahem +0,5~-4dB
Přátelskýrozhraní pro správu sítě--podpora WEB správy sítě a SNMP, WEB rozhraní je bohaté na funkce

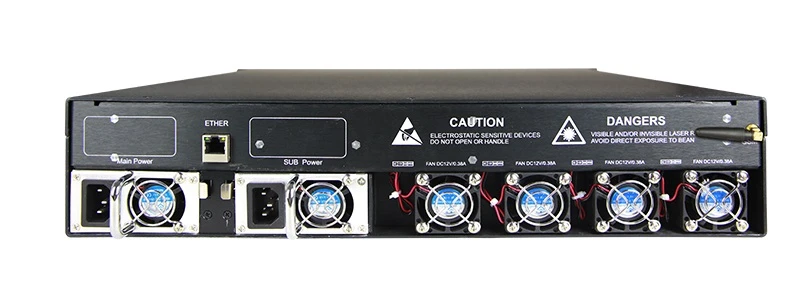

Duální napájení--Duální napájecí zdroj s jednodotykovým výsuvným a hot backup designem
Populární Tagy: 16portový erbiem dopovaný vláknový zesilovač, Čína 16portový erbiem dopovaný vláknový zesilovač, výrobci, dodavatelé, továrna
Technický parametr
|
Položka |
Jednotka |
Technický parametr |
Poznámka |
|
|
CATV vlnová délka |
Nm |
1535~1565 |
Středová vlnová délka 1550nm |
|
|
Vlnová délka PON OLT |
Nm |
1310/1490 nebo 1270/1577 |
Přizpůsobitelné |
|
|
CATV Vstupní optický výkon |
Dbm |
-10dBm ~ +10dBm |
navrhovaná hodnota -5dBm~+10dBm |
|
|
Maximální výstupní výkon |
Dbm |
38 |
2U rack |
|
|
Stabilita optického výkonu |
dB |
±0.1 |
||
|
Postava Niose |
dB |
Menší nebo rovno 6 |
@+0dBm Vstup,λ=1550nm |
|
|
Ztráta odrazu |
Vstup |
dB |
Větší nebo rovno 45 |
|
|
Výstup |
dB |
Větší nebo rovno 45 |
||
|
OSW |
Vstupní porty |
2 |
||
|
Ztráta vložení |
dB |
Menší nebo rovno 1.0 |
||
|
Spínací čas |
s |
＜0.5 |
||
|
Typ optického konektoru |
SC/APC;SC/PC;LC/APC;LC/PC |
Přizpůsobitelné |
||
|
C/N |
dB |
Větší nebo rovno 50 |
Testovací podmínky provádí GT/T 184-2002. |
|
|
C/CTB |
dB |
Větší nebo rovno 63 |
||
|
C/CSO |
dB |
Větší nebo rovno 63 |
||
|
Napájecí napětí |
V |
AC110V/220V(90V ~ 265V) popř DC48V (38- 58V) |
||
|
Spotřeba energie zařízení |
W |
＜ 70 |
||
|
Pracovní teplota |
stupeň |
-5 - +42 |
||
|
Maximální relativní vlhkost |
% |
Maximálně 95 % bez kondenzace |
||
|
Skladovací teplota |
stupeň |
-40 ~ +80 |
||
|
Maximální skladovací relativní vlhkost |
% |
Maximálně 95 % bez kondenzace |
||
|
Rozměry |
milimetr |
337(W)*482(L)*44(H) |
||
|
Velikost balení (1 sada) |
milimetr |
487(W)*582(L)*110(H) |
||
